5W双工无线数据传输模块  SG-303
型号: SG-303
市场价: 0.0
产品详情


名称

5W双工无线数据传输模块

型号:

SG-303

产品特点:

1)射频输出功率5W,高接收灵敏度-120dbm(1200bps);-117dbm(2400bps);
2)多个工作频段,满足用户多方面需求:220 - 240MHz, 450 - 470MHz(可选);

3)传输距离远:大吸盘天线,开阔地,12km;
4)全双工模式,可靠性高,传输速度快,体积小重量轻。

详细介绍:


一、SG-303概述

SG-303无线数传电台,是一种远距离无线数据传输产品,它体积小,金属外壳,屏蔽性能好,抗干扰性强,内部采用集成功放,TCXO等高可靠性器件,内置看门狗,产品的稳定性及可靠性极高。半双功的通讯方式,能方便为用户提供双向的数据信号传输、检测和控制。收发时间小于50mS,适时性强。适合用于无线数据采集、工业控制、油田测控、水纹监测等重要领域。

二、功能特点

1.功率及灵敏度

射频输出功率大于5W,高接收灵敏度-120dbm(1200bps);-117dbm(2400bps)。

2. 多个工作频段,满足用户多方面需求

载频频率220 - 240MHz, 450 - 470MHz。

3.传输距离远

12Km (BER=10-5@1200bps,大吸盘天线,开阔地);

4.高速无线通讯和大的数据缓冲区。

空中速率大于或等于串口速率时可连续传输无限大的数据,空中速率小于或等于串口速率时,缓冲区暂存后转输。

5.数据启动发送,透明传输,方便用户使用。

电台收到需要发送的数据后,自动启动发射,无需用户进行收发控制。

6.低功耗

接收电流<60mA,发射电流<1.5A,休眠时电流<1mA。

7.高可靠性,体积小、重量轻。

铝合金屏蔽外壳,小体积:85mm×58mm×16mm (不包括天线接头 )。

三、SG-303使用方法

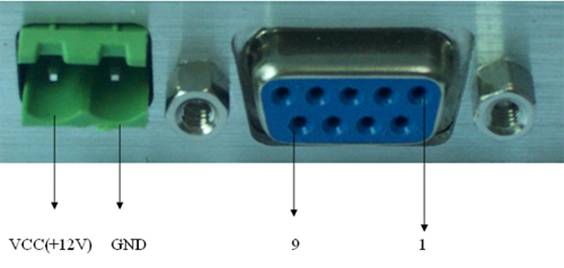

1、 接口示意图

2、SG-303信号接口定义:

SG-303提供TTL、RS232、RS485接口方式之一,用户选购时需根据自己的需要指定接口方式。


接口名称

功能描述

电平

备注

1

GND



2

A(TXD)

RS-485 A或TXD of RS-232



3

B(RXD)

RS-485 B 或RXD of RS-232



4

NC



5

DGND

信号地



6

RXD/TTL

数据接收(TTL电平)

TTL


7

TXD/TTL

数据发射(TTL电平)

TTL

8

-

-

TTL

-

9

TEST

内部测试



3、SG-303参数配置

参数配置:

SG-303常用参数主要有:串口波特率与校验,信道与频率。这些参数均可通过我公司设置软件进行设置。用户在使用过程中也可根据我公司协议动态更改这些参数。空中速率大于串口速率时,一帧可传无限大数据,空中速率小于或等于串口速率时,一帧最多可传255字节。空中速率越高时传输距离会越近。

两台SG-303在使用时必需将参数配置如下(我公司出厂时一般会根据用户需求配好参数):

1.两电台信道(即频率)一致;

2.两电台空中波特率一致;

3.两模块串口波特率及校验与所接设备或电脑一致。

软件简单操作(详见《软件操作说明》):

1.  进入模块设置软件后,打开连接模块的串口;

2.  单击“文件中的读电台”,检测成功后,单击“读参数”,即可读出模块本来的参数,选择相应的参数,单击“设置”即可设置成功。



四、SG-303技术指标

总体技术指标

        频率范围:230MHZ/400MHZ/420MHz/450MHz

        频率稳定度:±2.5ppm

        工作模式:全双工

        信道间隔:25KHz

        串 口速 率: 1200/2400/4800/9600/19200   用户可设

        信 道速 率: 1200/2400   用户可设

        收发转换时间: <50ms

        接收灵敏度:-117dbm(2400bps)

        工 作 温 度: -40℃~+80℃(工业级);

        工 作 湿 度: 10%~90%相对湿度,无冷凝

        接口数据格式: 8E1/8N1/8O1 (也可提供其它格式,如9位数据位)

        电源电压: DC 12V(也可根据用户要求定制)

        传输距离: 12km 以上(配吸盘天线,空旷地,天线高度1.5m);

        外 形 尺 寸: 85mm×58mm×16mm (不包括天线接头 )。

接收机主要技术指标

        接收灵敏度:≤0.25μV(12dB信纳比)

        邻道选择性:≥70dB

        互调抑制:≥65dB

        杂散及镜像抑制:≥70dB

        音频输出功率:0.5W(8Ω,10%失真)

        接收失真:≤3%

        接收电流:≤ 50mA

发射机主要技术指标

        发射输出功率: 5W

        发 射 电 流: <1.5A

        休 眠 电 流: <1mA

        杂散响应抑制: ≥70dB

        调制频偏: ≤5KHz

        调制失真: ≤3%

        调制灵敏度: 5mV

        发射电流: ≤300mA

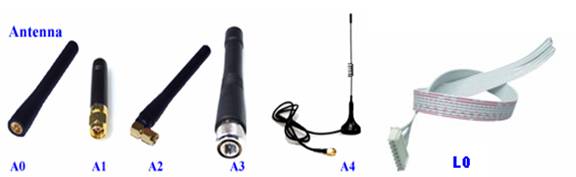

1、天线及接口线附图:

2、标准配置:

1、  SG-303数传电台一只。

2、  RS-232数据线一条。

3、  吸盘天线一只

4、可选配件:

1) RS-232接口编程连接线。(方便用户通过电脑的232接口对模块参数进行设置)

2) USB接口编程联接线。(方便用户通过电脑的USB接口对模块参数进行设置)

3) 数据传输测试设备。(方便用户在选型或实际使用中对模块进行测试)

4) 可选天线。(用户可跟据自己的实际使用情况,选择适合自己的天线,使通讯效果达到最佳)

注意:

1、为达到最好的通讯效果,请尽量使用纹波系数较小的电源,电源的最大电流应该大于模块最大电流的1.5倍。

2、TTL、RS-485、RS-232三种接口只能选其一。

3、传输数率分为:接口数率:用户可通过KYLPRO.exe PC软件更改;

空中数率:空中数率需要用户在定货时说明。

换修货事项:客户自收到本公司发来的产品之日起,一周之内出现任何质量问题本公司包换;一年内包修。
换货条件:外观完好无损,产品封条完好,配套件齐全,能再次销售。
维修事项:产品外观损伤、高电压烧坏、受潮、封条破裂、浸水……不属保修范围
(注:换、修货物往返邮寄、运输费、购货付款/补款银行手续费由购货方付)
注意:室外防水型发射机和接收机使用时一定要先接上天线再通电!严禁利用本产品从事违法活动!
