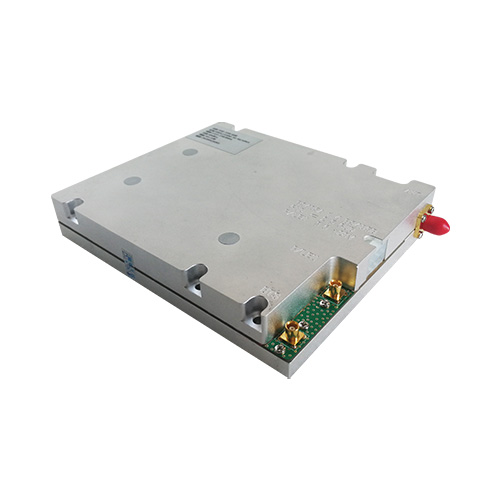

可定制功放
定制的射频功率放大器可满足用户的特定要求。
联系
产品简介

在无线电通信领域,射频功率放大器的效率和性能起着举足轻重的作用。定制的射频功率放大器可满足特定要求,确保为独特应用提供最佳性能。这些放大器是量身定制的,以增强信号强度,提高传输质量,并扩大通信系统的范围。


线性功率放大器


在无线通信和信号处理的动态世界中,线性射频功率放大器是确保信号完整性和质量的重要部件。这些放大器旨在放大射频信号而不会扭曲其原始波形,这使得它们对于信号保真度起到至关重要的作用。线性射频功率放大器广泛应用于各个行业,包括电信和航空航天。它们在广泛的频率和功率水平范围内保持线性的能力使其成为复杂调制方案和高数据速率传输的理想选择。通过最小化谐波失真和互调,这些放大器确保传输的信号干净准确。


时分双工(TDD)功率放大器


TDD射频功率放大器专为满足TDD系统的独特需求而设计。TDD射频功率放大器专为精度而设计,在功率输出、热管理和信号完整性方面具有出色的性能。它们能适应现代通信系统的严格要求,确保可靠和一致的性能。通过优化放大过程,这些放大器有助于提高网络容量和覆盖范围,使其成为当今高速无线通信基础设施中不可或缺的产品。

产品特点

线性功率放大器


在无线通信和信号处理的动态世界中,线性射频功率放大器是确保信号完整性和质量的重要部件。这些放大器旨在放大射频信号而不会扭曲其原始波形,这使得它们对于信号保真度起到至关重要的作用。线性射频功率放大器广泛应用于各个行业,包括电信和航空航天。它们在广泛的频率和功率水平范围内保持线性的能力使其成为复杂调制方案和高数据速率传输的理想选择。通过最小化谐波失真和互调,这些放大器确保传输的信号干净准确。



时分双工(TDD)功率放大器


TDD射频功率放大器专为满足TDD系统的独特需求而设计。TDD射频功率放大器专为精度而设计,在功率输出、热管理和信号完整性方面具有出色的性能。它们能适应现代通信系统的严格要求,确保可靠和一致的性能。通过优化放大过程,这些放大器有助于提高网络容量和覆盖范围,使其成为当今高速无线通信基础设施中不可或缺的产品。


产品规格

传输特性

工作频率

1433-1483MHz(可定制)

输出功率

20-30W (可定制)

工作带宽

50MHz (可定制)

增益

45±1dB

增益调节范围

≥20dB

增益调节步长

1dB

增益调节误差

≤±1.5dB

带内波动

≤2.0dB

ACPR

≤-40dBc

矢量幅度误差(EVM)

≤3%

带外杂散

9kHz~1GHz:≤-36dBm/30kHz
1GHz~12.75GHz:≤30dBm/30KHz

功放输出端口抗烧毁

TDD工作模式下,在额定功率输出,输出端口开路下,连续10分钟不损坏模块,模块各项性能指标不恶化

输入输出驻波比

≤1.5

最大输入不损坏电平

0dBm

电源特性

工作电压

DC+28V

工作电流

≤2.0A/2.8A

功放电源射频响应(功放的开启和关闭,LNA的开启与关闭)

1.上升沿+上升沿延迟:≤2.5us;(上升时间为:从最大值的10%上升到最大值的90%);
2.下降沿:+下降沿延迟:≤2.5us;(下降时间为:从最大值的90%下降到最大值的10%);

物理特性

工作温度

-25~+55℃

相对湿度

5%~95%,无冷凝

储存温度

-40~+65℃
